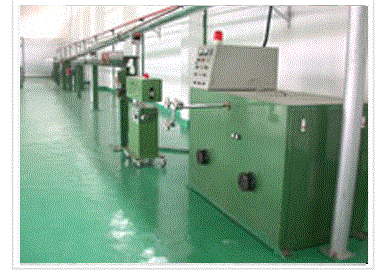

产品名称：橡胶连续硫化押出生产线
产品用途： 适应于生产橡胶电线电缆,可分别完成单层绝缘线缆,双层共挤线缆,带色条线缆及双平行线缆绝缘层和护套层的押出和连续硫化。
组成部分： 无轴放线架、放线储线架、甩桶放线架、张力架、押出主机、加硫管、引取机、镭射测径仪、印字机、冷却水槽、储线张力架、计米器、火花机、双轴收线机、大轴收线机、连动粗线型裁线机。
产品型号： JM-70、JM-90、JM-120
| 主要技术参数： |
|
|
|
机械型式
|
ST-70
|
ST-90
|
ST-120
|
|
供线装置
|
甩桶放线
|
甩桶/大轴式/无轴式
|
|
供线轴尺寸
|
400 500 630
|
500 630 1200
|
|
螺杆直径
|
70
|
90
|
120
|
|
螺杆长径比
|
16：1～18：1
|
16：1～18：1
|
16：1～18：1
|
|
螺杆转速
|
10～45
|
10～40
|
10～40
|
|
押出量(kg)
|
130
|
200
|
250
|
|
喂料形式
|
粒料/片料（共用时须另配螺杆）
|
|
温控系统
|
采用水（油）温加热及冷却
|
|
主机功率(Hp)
|
40
|
75
|
100
|
|
硫化管前密封系统
|
液压推动或机械式
|
|
硫化管道
|
耐压不锈钢无缝钢管\长度大于80M(或特定)
|
|
水封连接机构
|
气压推动
|
|
引取功率
|
10
|
|
引取线速度(MAX)
|
160m/min
|
|
水位控制系统
|
差压控制器控制高压水位高低
|
|
水泵功率(Hp)
|
25～30
|
|
冷却装置
|
单层U型水槽
|
|
蓄线长度
|
150
|
|
收线形式
|
双轴/大轴式/无轴式
|
|
|
|
