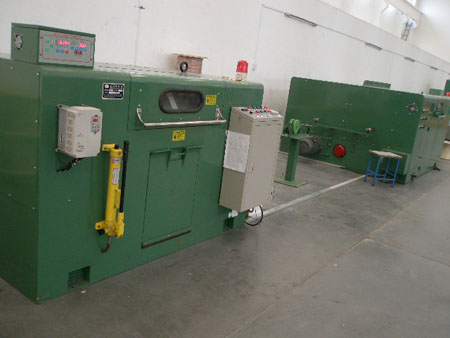

高速反燃(双盘退扭)机
描述:

【产品名称】﹕高速反燃(双盘退扭)机
【用途】﹕适用于各类高频数据通讯缆绝缘芯线绞对退纽放线,是生产Cat5e、6、7类数据电缆的必备设备。本机通常用于与对绞机对接并同步控制
【型号】﹕卧式双盘JM-500+JM-500对绞、卧式双盘JM-500+JM-630对绞
【设备构成】﹕
双盘退纽放线机构,放线张力检测架,线盘升降机构,电控箱等。
【技术特点】﹕
•放线张力精确控制,放线张力检测架,线盘升降机构,电控箱等。
•退纽率调整方便,退扭转速自动跟踪对绞机转速变化。
•双盘退扭绞弓采用高强度碳纤维材料,经久耐用。

【技术规格】﹕

技术规范

JM-500退扭放线机

JM-500对绞机

JM-630对绞机

卷取轴

500mm*300mm*56mm

500mm*300mm*56mm

500mm*300mm*56mm

卷取张力

张力摆杆

磁粉离合器张力控制由机外设定

给线径

Max 1.5mm

Max 2.0mm

Max 2.5mm

绞合外径



Max 4.0mm

Max 5.0mm

节距范围



10-25mm(变换齿轮)

10-25mm(变换齿轮)

转速

Max 1500RPM

Max 2500RPM

Max 2000RPM

线速

150m/min

120m/min

120m/min

排线

轴承式排线,排距、排幅可调

动力

AC 2.2KW*2

AC 3.75KW

AC 7.5KW

线盘升降

气动升降

电动升降

电动升降

制动

内外部断线电磁式刹车制动

据付面积

L2600*W1300*H1400mm

L2600*W1300*H1400mm

L2600*W1300*H1400mm
