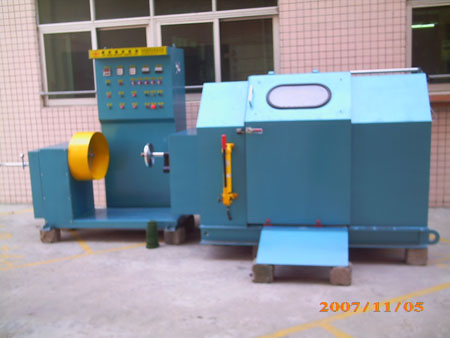

产品名称：高速旋架单绞成缆机系列
产品用途：适用于各类电源线、数据缆、控制电缆以及其他特种线缆的芯线绞合成缆，并同时完成中心包带及侧放包带。
设备组成：放线架（主动放线、被动放线、退钮主动放线）、单绞机主机、中心包带机、侧放包带、计米装置、电控系统等
产品特点：放线装置同两台双盘放线架组成，可布置一直线或背靠背。主动放线采用变频调速，恒张力控制，保证四对绞线绞合均匀，节距稳定。单节距绞合，绞合节距稳定，有齿轮绞距与电脑绞距两种机型，满足客户的不同需要。本机转动体惯性小，转速高，运行平稳。
产品型号： JM-630、JM-800、JM-1000、 JM-1250
| 主要技术参数： |
|
|
|
机械型式
|
JM-630
|
JM-800
|
JM-1000
|
JM-1250
|
|
用途
|
1、PE或PVC被覆芯线绞合中心包带或侧放包带；
2、绞合五类缆，超五类缆及电脑线芯线等
|
|
卷取轴尺寸
|
630mm(外径)*360mm(内宽)
|
800mm(外径)*450mm(内宽)
|
1000mm(外径)*550mm(内宽)
|
1250mm(外径)*700mm(内宽)
|
|
供线轴尺寸
|
400mm～500mm
|
400mm～630mm
|
400mm～630mm
|
400mm～630mm
|
|
供线装置
|
卧式动轴双排给线装置
|
|
适用线径
|
0.6mm～2.0mm
|
0.8mm～3.0mm
|
1.0mm～5.0mm
|
1.0mm～5.0mm
|
|
绞合线径
|
MAX14MM
|
MAX20MM
|
MAX25MM
|
MAX25MM
|
|
绞距
|
10mm～180mm
|
20mm～200mm
|
20mm～200mm
|
20mm～260mm
|
|
转速
|
700rpm
|
550rpm
|
500rpm
|
450rpm
|
|
动力
|
7.5HP变频马达
|
10HP变频马达
|
15HP变频马达
|
20HP变频马达
|
|
刹车器
|
气动式刹车装置
|
|
包带装置
|
包带方向“S”或“Z”绞向可变换
带子转盘子盘径300mm
适用材料：棉纸、麦拉带、铝箔、牛皮纸
|
|
|
电气控制
|
可采用可编程控制器（PLC）进行自动控制，
主要运行参数自动跟踪
|
|
|
|
